弹性圆柱销在紧固件中的应用, 速速收藏

在机械行业中,零件之间的联接与紧固有很多种方式,比如常见的螺纹联接、铆钉联接、销联接、键及花键联接等等。今天,我们就来讲讲销连接。

按照功能,销可分为定位销、联接销、安全销。定位销可以固定零件之间相对位置,它是组合加工和装配时的重要辅助零件。定位销通常不受载荷或只受很小的载荷,一般不作强度校核计算,按结构来确定直径即可。如圆柱销、圆锥销。用于联接的销可用来传递不大的载荷。其尺寸可按经验或规范而定,必要时按照剪切和挤压强度进行校核。销也可以作为安全装置中的过载剪断元件。为确保安全销被剪断而不提前发生挤压破坏,可在销上加销套。

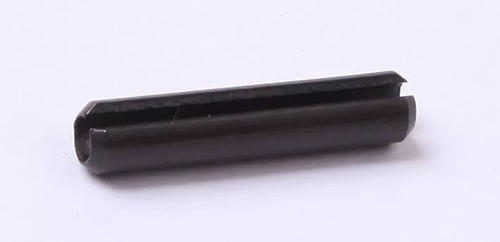

弹性圆柱销区别于圆柱销,运用在有冲击、振动的场合。

学名:弹性圆柱销

俗称:弹簧销,弹性销

学科:紧固件/标准件/圆柱销

简介:一种无头中空的柱形体

用途:零件的定位、连接与固定

性能:需具备良好的弹性及抗剪切力

分类:直槽弹性销、卷制弹性销、齿形弹性销(参照附图对比下,从外观能直接辨别)

001

圆柱销和弹性圆柱销PK

圆柱销依靠少量过盈固定在零件的内孔中,所需要的配合公差精度比较高,配合太差容易从零件中掉出来。圆柱销受力较为均匀,它不吸收冲击和动力载荷,而是将其传递到结合部件,由此特性带来的负面作用就是,长期反复拆装使用圆柱销可能会导致连接件的内孔变形或疲劳失效。

弹性销有弹性,中间空心,侧面开槽,便于装配。弹性销在弹性变形后收缩时能反作用于连接件内孔,起到紧固配合的作用,由于弹性,可多次拆装而不至于损坏内孔,可用于拆卸困难的场合。但从另一方面来讲,弹性销刚性较差,所以不适用于高精度定位。

002

有人会问圆柱销在标准中有对应的销孔尺寸要求,怎么去设定弹性销对应安装的销孔尺寸?其实从弹性销的原理上来讲,它的直径偏差较大,并不能实现精准定位,因此只要能保证销子公称直径的基础上,放少许过盈量,让弹性销依靠其自身弹性卡在销孔中即可。个人愚见,正常H9~H11的公差带都可行。

拆装弹性圆柱销的方法

普通方式不容易取出已装配的弹性销,可以利用穿孔机或者小芯棒将其取出。装配比较简单,将弹性销放入孔中与孔壁压紧,依靠其自身的弹性变形达到紧固的目的。需要注意的是,直槽弹性销的槽口不能装于受压的一面,装配规范中应标明槽口方向。

销的材料多为碳素钢,弹性销一般用不锈钢或碳素弹簧钢制成,可参照标准GB/T879-2000、ASME B18.8.2、DIN1481等,其余材料可按要求适当调整。跟大多数零件的防腐措施类似,销的防腐可通过以下三种形式实现:1.材料选用不锈钢;2.表面镀锌/磷化/氧化;3.装配时涂防锈油。
