10.9级平头内六角螺钉也叫10.9级沉头内六角螺丝，又称作10.9级平杯螺丝，其头部，是一个90度的锥体，和常见的木螺丝类似，头部有工具拧紧槽，有一字形、十字形、内六角形、梅花形等。在连接件上的安装孔的表面上，加工有一个90度的锥形圆窝，平机螺丝的头部在此圆窝内，和连接件的表面平齐。

10.9级沉头内六角螺丝标准分为国标GB、日标JIS、德标DIN、美标ANSI/ASME以及ISO标准等等，每个标准对应的沉头头大、头厚都不一样。


冷打成形法

使用经抽线好的圈状材料，在二段打头机常温压造平行，在经过整头机冲出六角形，叫做整头形。另一种在二段打头机直接成形六角头，这种叫压造形，但这种形状在头上有凹面产生，另有多段成形机，专门加工特殊头形。

加热锻造及压造法

使用一般粗造的线材或抽过的材料，加热至材料变能点以上至材料熔化温度低于150度左右，取出压造或锻造头部成形，这种做法精密度很差。

切削加工法

使用适合头部的六角、四角、丸棒等材料，在自动切削加工机械，自动传动靠束夹固定法夹住任其转动，用多段切削工具自动切削加工杆径牙纹等。

温段成形法

这种方式是冷打及热打的中间压造方式，在冷打成形困难，热打压造影响加工精密度等生产性有问题的产品，从材料加热至变能点以下的温度，可连续作业完成工作。

10.9级沉头内六角螺钉大多用在需要安装后，零件的表面不能有凸起的地方，所紧固的零件又分为厚薄两种，所谓厚的，就是说被紧固的零件厚度大于沉头螺钉头部的厚度，螺钉上紧后，尚有一部分螺钉的螺纹没有进入螺纹孔中。这种情况，沉头螺钉肯定可以拧紧。通常还有一种情况，就是被紧固的零件厚度小于沉头螺钉头部的高度，这在机械设备中常见于钣金零件，如机箱的合页与门和箱体的联结；设备的钣金外罩与设备的联结等等。由于零件的厚度小，被紧固的钣金零件，螺钉过孔完全成了一个圆锥孔，在这种情况下，当沉头螺钉被拧紧时，螺钉头部并不是锥面压紧钣金件，而是螺钉头根底部与螺纹孔的顶部挤死，虽然感觉螺钉是拧紧了，但是钣金件是被卡住而不是被压住，在这种情况下，虽然感觉螺钉拧紧了，但是钣金件确实没有被拧紧。这是非常常见的情况。

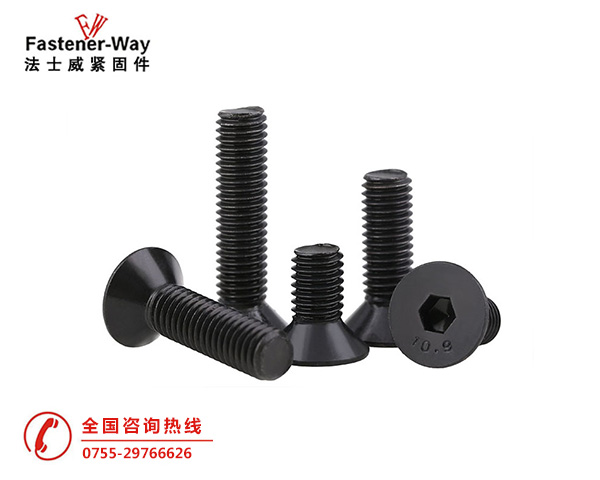

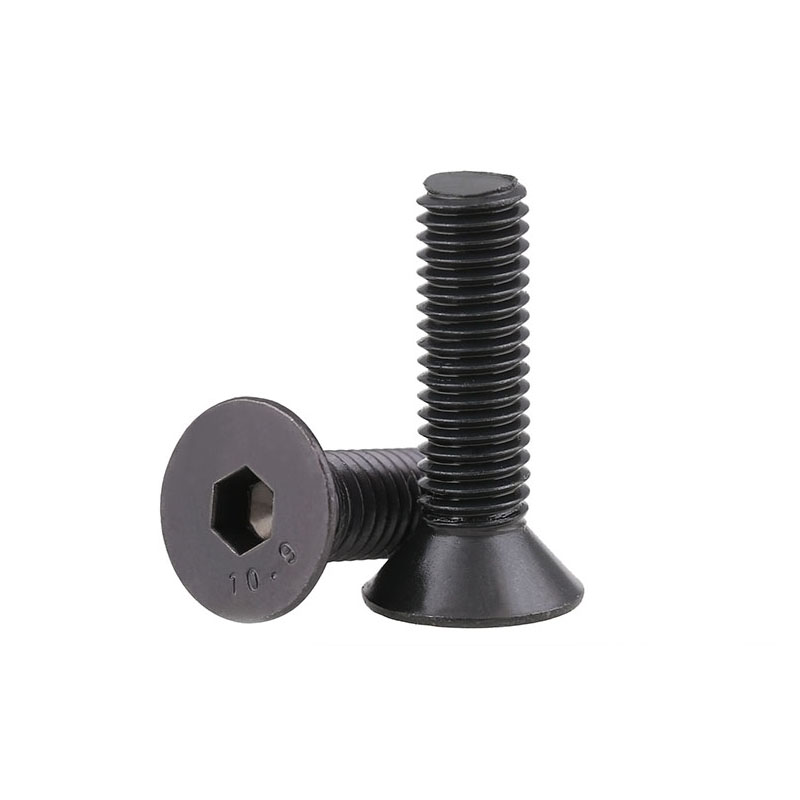

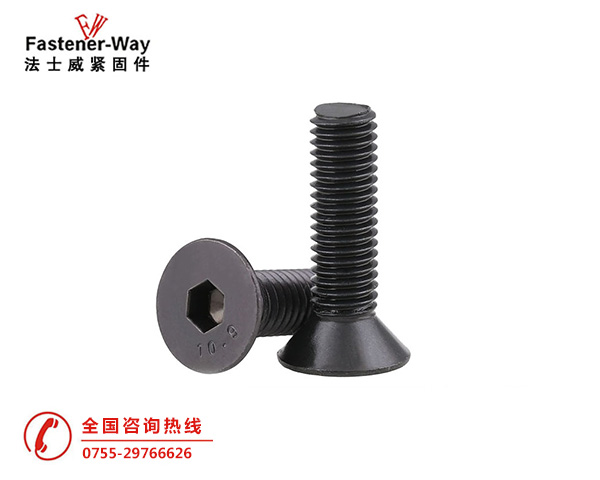

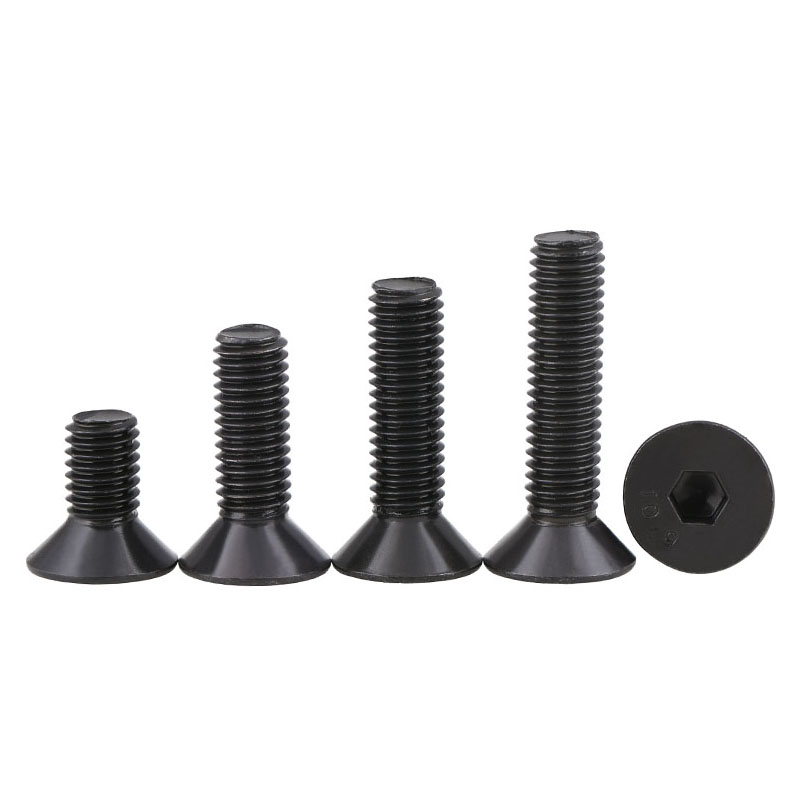

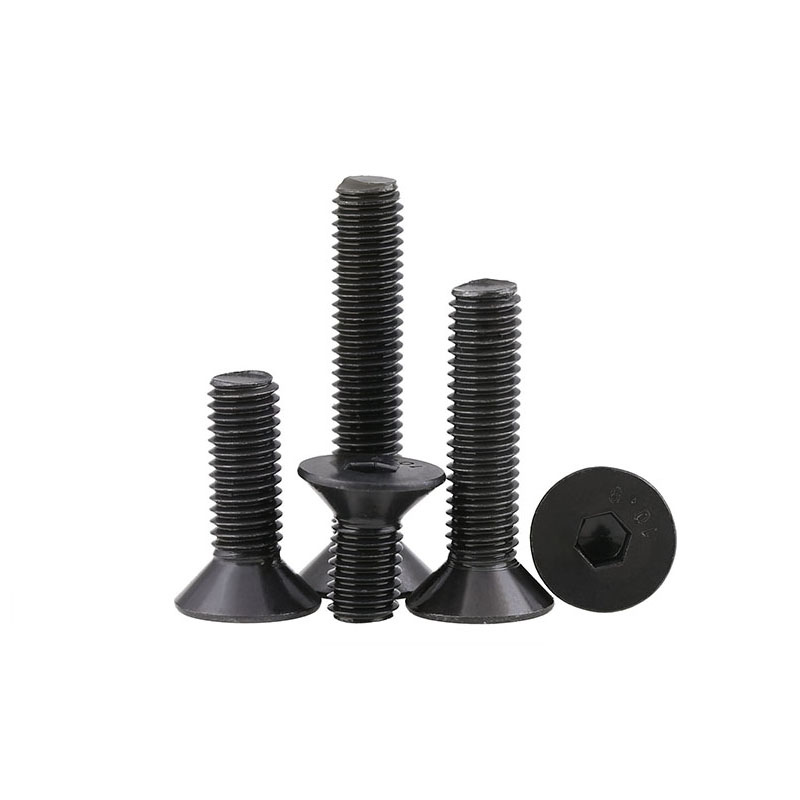

10.9级平杯螺丝

注：存在一定误差，请以实物为准，介意者慎拍或联系客服！											单位：mm
公称直径		M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M16	M20
螺距		0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2.5
dk	max	4	5	6	8	10	12	16	20	24	30	36
dk	min	3.6	4.7	5.7	7.64	9.64	11.57	15.57	19.48	23.48	29.48	35.38
S	公称	-	-	2	2.5	3	4	5	6	8	10	12
	max	-	-	2.1	2.6	3.1	4.12	5.14	6.14	6.175	10.175	12.212
	min	-	-	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032
t	max	-	-	1.2	1.8	2.3	2.5	3.5	4.4	4.6	5.3	5.9
t	min	-	-	0.95	1.55	2.05	2.25	3.2	4.1	4.3	5	5.6
k	≈	1.9	2.5	2.5	3.4	4.1	4.9	6.2	7.6	9.6	10.6	11.4
