自攻牙套该如何选型

自攻牙套也叫自攻螺套,是一种新型的加强螺纹强度的紧固件。自攻牙套内外都有螺纹,嵌入塑料、铝合金、铸铁、铜等较软材料内,可以形成较高强度的内螺纹孔自攻牙套也可对已经发生损坏的内螺纹进行修复。自攻牙套采用整体车削加工,大概工艺流程如下图,一次装卡,完成内外螺纹加工。


001


自攻牙套的常见分类

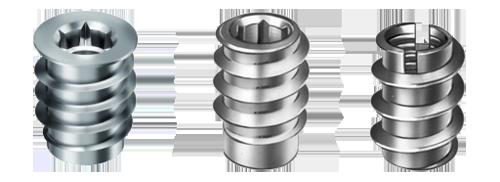

自攻牙套可按基材分为硬质基材用牙套与软质基材用牙套

1)硬质基材用

KKV牙套适用,302型开槽型、307/308型三孔型。常见基材为铝合金、铸铁等,极少用于硬木、中密度纤维板、热塑性热固性塑料。

2)软质基材用

Rampa或DIN7965牙套适用。常见基材为软木、胶合板、刨花板、硬木、中密度纤维板、热塑性热固性塑料。

002


自攻牙套的安装方式

1)自动安装

当安装数量较多时,可用专用自攻牙套安装工具,首先把自攻螺套安装到专用工具上,将装好螺套的工具旋入预制孔内一圈左右,在确保工具与预制孔端面垂直后再用力将螺套旋入,当自攻螺套端面低于预制孔端面0.2mm左右时,停止旋入并反向将专用工具旋出。自攻螺套安装工具尾端为一六角头,可连手动攻牙扳手,也可接电动或气动工具。

2)手动安装

当安装数量较少时,可以采取简易安装方法,具体就是采取对应规格螺栓+螺母的方法,将自攻牙套固定在对应型号的螺栓上,用同型号的螺母固定,使三者成为一个整体,再用扳手把螺套拧入底孔,后把螺栓退出来即可。

自攻牙套的检验内容

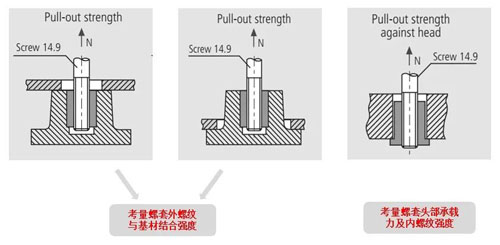

1)拉脱强度

当安装数量较少时,可以采取简易安装方法,具体就是采取对应规格螺栓+螺母的方法,将自攻牙套固定在对应型号的螺栓上,用同型号的螺母固定,使三者成为一个整体,再用扳手把螺套拧入底孔,后把螺栓退出来即可。

003

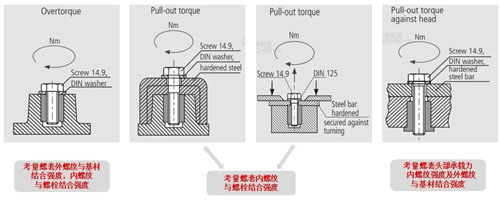

2)旋脱扭矩

主要考量螺套外螺纹与基材结合强度,内螺纹与螺栓结合强度。螺套内螺纹与螺栓结合强度。螺套头部承载力内螺纹强度及外螺纹与基材结合强度。

004
