这么多的自锁螺母,你了解几种?

紧固件的防松,指的是在螺纹连接正常紧固后,抵抗外界冲击、振动或变载荷作用下,以及在高温或温度变化较大时,联接性能变弱的能力,并非是人力松开时所显示扭矩大小的比较。

而自锁螺母因为其能有效防止连接的松脱,目前广泛应用在机械制造等行业上,随着技术不断的发展,自锁螺母的种类是越来越多,

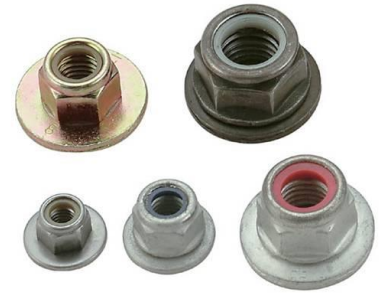

1)尼龙嵌件自锁螺母

尼龙嵌件自锁螺母是一种非常常见的自锁螺母,应用较广泛。结构上就是将尼龙圈嵌入到螺母头部。其工作原理是非金属嵌件螺母在旋合时,螺栓的螺纹会在尼龙圈上自然挤压成螺线,让其和螺栓螺牙形成紧密的配合,且在尼龙的弹性力作用下产生摩擦阻力,以达到防松的目的。

001

尼龙嵌件自锁螺母结构简单,防松性能可靠,拧紧不会对螺母本体有损伤,也非常适合应用在有振动载荷的地方。可重复使用,随着使用次数的增加,防松特性会减弱,

螺丝君参考了相关技术资料,研究表明该螺母的使用次数建议不超过5次。因为尼龙的耐热和耐酸碱能力较弱,因此其适合使用在-50℃~100℃范围,应用环境避免有酸碱。

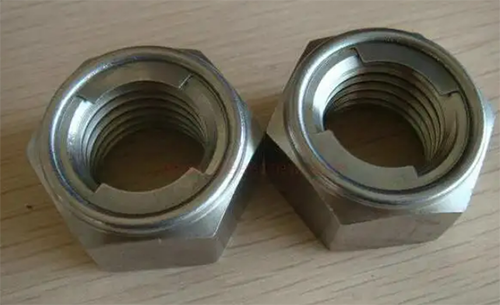

2)金属自锁螺母

金属自锁螺母也是一种常用的结构,其结构图如下图所示。

金属自锁螺母的工作原理是通过螺纹底孔的变形量或螺纹牙形变形量,在和螺栓配合时,让螺纹间产生过盈配合关系,从而增加螺纹间的摩擦力,来达到防松的目的。

002

金属自锁的防松性能好,结构简单,相对于尼龙自锁螺母,其应用环境要求较低,适合应用在高温、有酸碱腐蚀的环境。因为金属的变形能力相对尼龙差,即使零件尺寸偏差很小时,其扭矩特性都会偏差很大。因此,其尺寸控制精度要求也较高,且不适合应用在振动载荷较大的地方。

总体来说,其防松性能校尼龙自锁螺母更好,拧紧时的拧入扭矩也较高。螺丝君参考了相关标准,了解到其重复使用次数建议不超过5次。

3)施必劳自锁螺母

施必牢自锁螺母拥有一种创新的自锁内螺纹牙形构造,在螺纹根部有独特的30°的楔形斜面。由于牙形的角度改变,使螺纹间接触面上产生的法向力与螺栓轴线形成60°角,这使得轴向夹紧力传递到螺栓和螺母的螺纹接触区域时产生一个比普通螺纹大得多的摩擦力,从而有效提高防松性能。

003

配合施必牢螺母的螺纹结构特点,施必牢螺栓的螺纹牙尖设计成与施必牢螺母螺纹相互配合的一个30°楔形面,这个结构设计,使得螺纹接触由之前的线接触变成带状面接触,改善了接触的稳定性。从而使得夹紧力持续恒定。

除了提供更优越的防松性能外,还可防止滑牙,防治螺栓断裂,防脱扣,抗过扭,是一种新型的高可靠螺栓副。

施必牢自锁螺母的防松性能好,可以重复利用,使用效率高,特别适用于各种温度和冲击振动工况下使用。但螺纹结构相对复杂,成本相对也较高,目前还没有在制造业广泛使用。

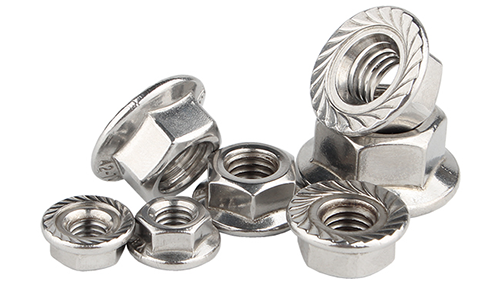

4)法兰面带齿自锁螺母

法兰面带齿自锁螺母的承面均匀分布着一定角度的“锯齿”状或圆弧状的齿形,在拧紧过程中产生的压紧力使齿形嵌入连接面表面,从而增加承面摩擦力,起到良好的防松作用。

004

这种螺母一般适合应用在对手件强度较低,法兰螺母的齿形可以顺利压入对手件并在对手件上形成齿形。

以汽车为例,目前轻量化材料铝合金、镁合金应用越来越广泛,法兰面带齿自锁螺母非常适合应用这些材料上。

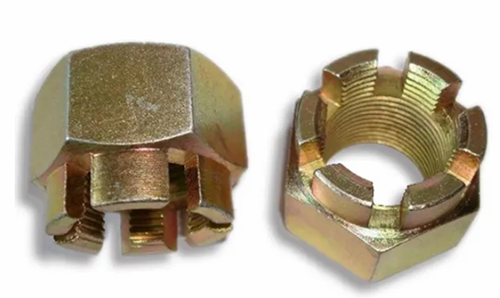

5)开槽收口自锁螺母

当螺栓旋入开槽收口自锁螺母时,会自动撑开螺母的尾端,在螺母收口变形力的作用下,让螺纹紧密配合并产生摩擦阻力,以达到防松的目的。

005

开槽收口自锁螺母防松性能良好,可以应用与于各种场合,可重复使用3-5次,随着使用次数的增加放松性能会下降。

开槽收口处尽可能做个圆角过渡,避免在使用过程中,因应力集中产生裂纹起源,最终导致断裂。

6)唐氏自锁螺母

下图为唐氏自锁螺母防松方法示意图。在联接时,使用两只不同旋向的螺母:工作支承面上的螺母称为紧固螺母,非支承面上的螺母称为锁紧螺母。使用时先将紧固螺母预紧,然后再将锁紧螺母预紧。

006

唐氏螺栓兼容两种不同旋向的螺母,让摩擦力和拧紧力相互转化、达到制约的目的。把右旋螺母的退松力直接转变成左旋螺母的拧紧力,将两个相对的力转化为相助相融,发明了真正不会松动的螺纹结构。

从螺纹角度来看,偏心螺母仍属传统螺纹,这是一种“单旋向、连续、等截面”螺纹,而唐氏螺纹是一种“双旋向、非连续、变截面”的螺纹,完全突破了传统螺纹的概念,是螺纹领域的最重大突破。

7)其他自锁螺母

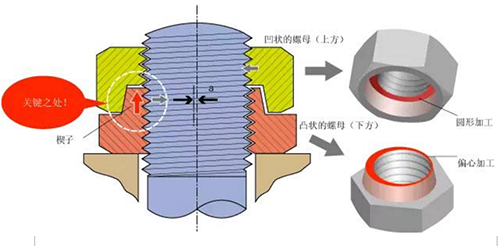

1、如永不松动螺母HARD-LOCK,利用在偏心的作用下,产生径向平面内的附加力矩以实现连接结构的防松,结构图如下图所示。

007

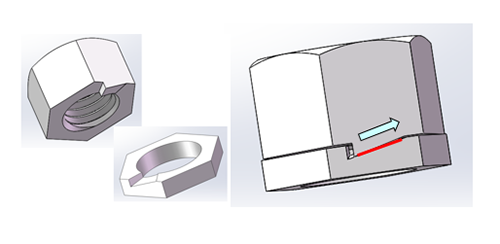

2、凹凸坡自锁螺母

单拧螺母时,由于凹、凸坡作用使两者轴向顶开而显更加压紧。

当拧垫圈时,由于凹凸坡作用,垫圈带动螺母正好与拧螺母时一个效果,所以就相对容易松开了。

008

目前,这两种自锁螺母,在工业上并未广泛应用,仅应用于某些特定行业和特定结构。

紧固件的防松是行业的重要研究课题,对于承受交变载荷、剪切载荷的连接位置,需采用一定的防松措施,自锁螺母就是一种常见的防松方式
