全国服务热线:0755-29766626

新闻中心关于联系

返回列表返回
列表

螺栓硬度检测方法

我们常用的碳钢螺栓,除了必要的性能测试外,螺栓硬度标准也是一个很重要的参数,那么螺栓硬度怎么检测呢?

首先,不锈钢螺栓是不需要打硬度的,因为我们在生产不锈钢螺栓时,只是改变了材料的样子,而对于它的性能参数没有作任何的改动,一颗不锈钢螺栓的成品,它的性能如何,其实也就是材料的性能。所以不需要确认不锈钢螺栓硬度,而只需要看它是什么材料就可以了。

所以硬度这个指标只适用在碳钢螺栓上面。不同级别的螺栓,硬度也是不同的,按国家标准中的参数来对照,4.8级螺栓的硬度是最低的,HRC值在15度的样子,而比它高一个等级的螺栓是6.8级,HRC硬度在17度左右。再高一个等就是我们使用最多的8.8级螺栓了,它的HRC硬度在23度左右,更高一点的级别是10.9级螺栓,硬度在32度左右,最后一个是12.9级螺栓,它的强度最高,硬度也是最高的,HRC值在39度左右。由于螺栓的形状不是一个完整的平面,所以每个部位打出来的硬度都有些不一样,这个硬度标准要靠平均值。

那么螺栓的硬度怎么检测呢?

我们先说布氏硬度。要测量螺栓的布氏硬度,是要用钢球压头或硬质合金压头来实现的,布氏硬度适用于450HBS以下的材料,可以用钢球压头来测量,而650HBS以上的材料,则要用合金压头来测量,一般12L15的材料会测试布氏硬度,而螺栓则很少要求检测布氏硬度。

001

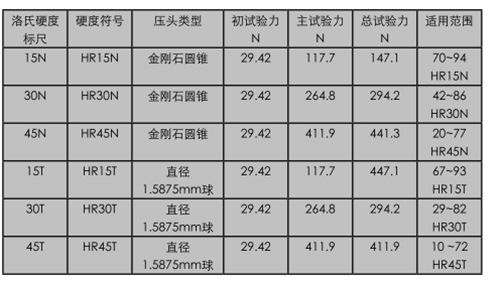

表格中是新老两个标准的对照。在螺栓类的产品中,最重要参数是洛氏硬度,也就是我们说的HRC硬度标准。洛氏硬度在2004年开始强制执行,并在之前的基础上增加了六个硬度指标和它的适用范围,分别是15N/30N/45N/15T/30T和45T,在旧标准中,规定用金刚石压头来测试洛氏硬度,而在新标准中,还可以硬质合金压头来测量。并且还要参考当时的放置环境和温度变化,增加了实验报告存档规定,并要求实验结果精确到0.5HR.

002

回到顶部

0755-29766626

在线咨询

关注我们

二维码
Baidu
map
