米制螺纹,你了解吗

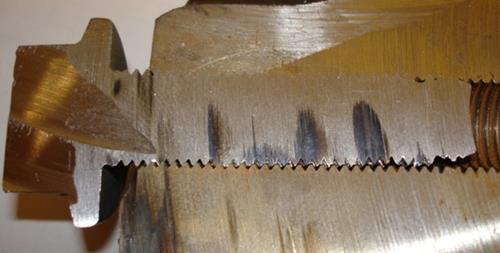

001

米制螺纹是由德国和法国等西欧发达工业国家所创建的标准螺纹。

因西欧国家主导ISO国际标准活动(一国一票的投票制度和联合工作的维也纳协议),ISO组织发布的绝大多数螺纹标准是米制螺纹。

米制螺纹,除具有尺寸单位优势外,它还有公差等级和公差带位置多、公差带标记简单等显著特点。

目前,米制螺纹是世界机械工业领域的主流。欧洲和亚洲工业国家主要采用米制螺纹,英联邦国家也积极采用米制螺纹。

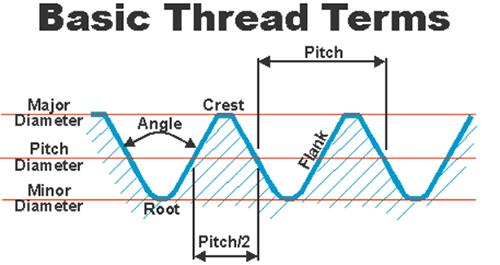

一、 基本轮廓

1、外径d(大径),螺纹的最大直径,与外螺纹牙顶或内螺纹牙底相重合的假想圆柱体直径。螺纹的公称直径除管螺纹以管子内径为公称直径外,其余都以外径为公称直径。

2、内径d1(小径),螺纹的最小直径,与外螺纹牙底或内螺纹牙顶相重合的假想圆柱体直径。在强度计算中常作为螺杆危险截面的计算直径。

3、中径d2,母线通过牙型上凸起和沟槽两者宽度相等的假想圆柱体直径,近似于螺纹的平均直径,d2≈(d+d1)/2。中径是确定螺纹几何参数和配合性质的直径。

4、螺距P,相邻牙在中径线上对应两点间的轴向距离。

5、线数n,螺纹的螺旋线数目。沿一根螺旋线形成的螺纹称为单线螺纹;沿两根以上的等距螺旋线形成螺纹称为多线螺纹。常用的联接螺纹要求自锁性,故多用单线螺纹;传动螺纹要求传动效率高,故多用双线或单线螺纹。为了便于制造,一般用线数n≤4。

6、导程S,同一螺旋线上相邻牙在中径线上对应两点间的轴向距离,S=n*P。

7、牙形角α,螺纹轴相截面内,螺纹牙形两侧边的夹角。螺纹牙形的侧边与螺纹轴线的垂直平面的夹角称为牙侧角,对称牙形的牙侧角β=α/2。

8、螺纹升角(导程角),中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面之间的夹角。

004

二、螺纹标记

米制螺纹用得最广泛,分为粗牙螺纹和细牙螺纹。。

在螺纹的标记中,细牙普通螺纹的螺距必须注出,而粗牙普通螺纹的螺距一般不标注。

005

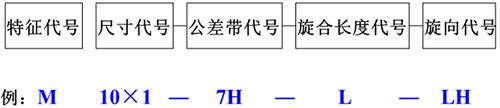

普通螺纹的标记,由五部分组成:

1)特征代号

M(表示米制螺纹)

2)尺寸代号

尺寸代号:公称直径×螺距(多线螺纹的导程和螺距均要注出,单线粗牙普通螺纹螺距不标注)。

“M10”表示公称直径为10mm、螺距1.5mm的单线粗牙普通螺纹。

“M10×1”表示公称直径为10mm、螺距为1mm的单线细牙普通螺纹。

3)普通螺纹的公差带代号

由公差等级(数字)和基本偏差(外螺纹用小写字母、内螺纹用大写字母表示)所组成,例如5g、6g、6g、6H、7H。

当螺纹中径公差带与顶径公差带代号不同时,需分别注出,如:M10-5g6g,

当中径与顶径公差带代号相同时,只注一个代号,如:M10×1-7H,

公差带代号为6g或6H(公称直径≥1.6mm)时,不标注。

4)普通螺纹的旋合长度

有长、中、短三种,分别用代号L、N、S表示。

M10-5g6g-S,为短旋合长度的螺纹,

M10-7H-L,为长旋合长度的螺纹,

当螺纹为中等旋合长度时,代号N不标注。

当特殊需要时,可注明旋合长度的数值。

M20×2-5g6g-40。

5)旋向代号

左旋时标注LH,右旋时不标注。

M10-7H-L-LH为左旋螺纹,

M10-7H-L为右旋螺纹。

三、公差配合

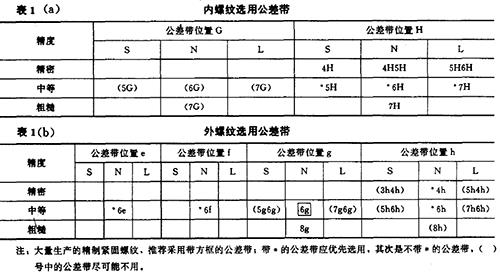

国家标准中规定的标准公差带,如表1所列。

006

表中还给出了优先、其次和尽可能不用的选用顺序,除有特殊需要外,都应选用标准规定的即表1所列的公差带。

螺纹,分精密、中等、粗糙三个精度级。精密级用于要求配合性质变动较小的精密螺纹,中等级用于一般用途,粗糙度用于精度要求不高或制造很困难的场合。

一般是以中等旋合长度的6级公差等级为中等精度的基准(见表1)。

内、外螺纹的公差带可任意组成多种配合。为使螺纹旋合后有足够的接触高度,以保证联结强度,完工后的内、外螺纹最好组成H/g、H/h或G/h的配合。H/h配合最小间隙为零,应用最多;H/g或G/h具有保证间隙,适用于要求快速装拆的螺纹。

其他配合用在需要有镀层(涂镀后应满足H/h或H/g配合)或在高温下工作的螺纹,大量生产的精制紧固螺纹,推荐采用6H/6g配合。
