全国服务热线:0755-29766626

新闻中心关于联系

返回列表返回
列表

一文搞懂常用钢材型号、性能特性

钢材型号有哪些,不同型号的钢材性能特有哪些差别呢? 今天,我们来看看45号钢、Q235A、40Cr等多种类型的钢材型号。

45号钢——优质碳素结构钢,是最常用中碳调质钢

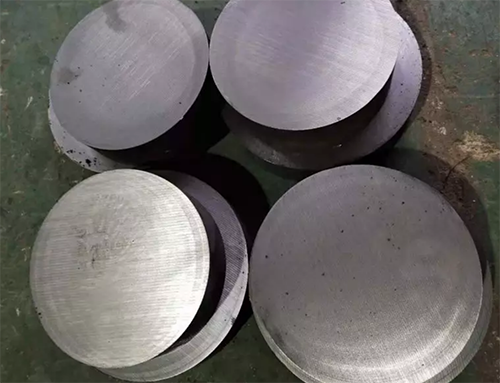

45号钢

主要特征:最常用中碳调质钢,综合力学性能良好,淬透性低,水淬时易生裂纹。小型件宜采用调质处理,大型件宜采用正火处理。


应用举例:主要用于制造强度高的运动件,如透平机叶轮、压缩机活塞。轴、齿轮、齿条、蜗杆等。焊接件注意焊前预热,焊后消除应力退火。


Q235A(A3钢)——最常用的碳素结构钢

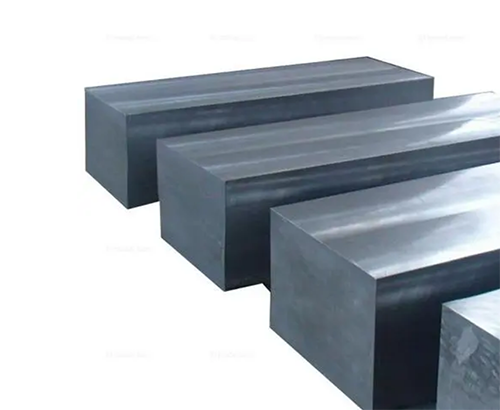

Q235A

主要特征:具有高的塑性、韧性和焊接性能、冷冲压性能,以及一定的强度、好的冷弯性能。

应用举例:广泛用于一般要求的零件和焊接结构。如受力不大的拉杆、连杆、销、轴、螺钉、螺母、套圈、支架、机座、建筑结构、桥梁等。

表示方法:

① 由Q+数字+质量等级符号+脱氧方法符号组成。它的钢号冠以“Q”,代表钢材的屈服点,后面的数字表示屈服点数值,单位是MPa,例如Q235表示屈服点(σs)为235MPa的碳素结构钢。


② 必要时钢号后面可标出表示质量等级和脱氧方法的符号。质量等级符号分别为A、B、C、D。A指不做冲击,B在20度以上,C在0度以上,D在-20度以上,A到D所不同的,指的是它们性能中冲击温度的不同。


分别为:Q235A级,是不作冲击韧性试验要求;Q235B级,是作常温(20℃)冲击韧性试验;Q235C级,是作0℃冲击韧性试验;Q235D级,是作-20℃冲击韧性试验。


脱氧方法符号:F表示沸腾钢;b表示半镇静钢:Z表示镇静钢;TZ表示特殊镇静钢,镇静钢可不标符号,即Z和TZ都可不标。例如Q235-AF表示A级沸腾钢。


③专门用途的碳素钢,例如桥用钢。


④Q代表钢的屈服强度,其后数字表示屈服强度值(MPa),必要时数字后标出质量等级(A、B、C、D、E)和脱氧方法(F、b、Z)。


40Cr ——使用最广泛的钢种之一,属合金结构钢

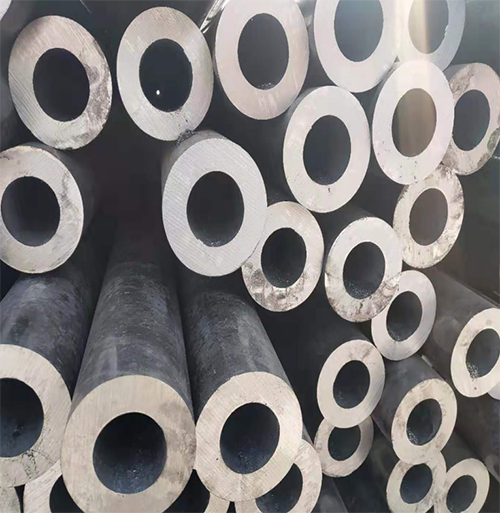

40cr

主要特征:经调质处理后,具有良好的综合力学性能、低温冲击韧度及低的缺口敏感性,淬透性良好,油冷时可得到较高的疲劳强度,水冷时复杂形状的零件易产生裂纹,冷弯塑性中等,回火或调质后切削加工性好,但焊接性不好,易产生裂纹,焊前应预热到100~150℃,一般在调质状态下使用,还可以进行碳氮共渗和高频表面淬火处理。


应用举例:调质处理后用于制造中速、中载的零件,如机床齿轮、轴、蜗杆、花键轴、顶针套等,调质并高频表面淬火后用于制造表面高硬度、耐磨的零件,如齿轮、轴、主轴、曲轴、心轴、套筒、 销子、连杆、螺钉螺母、进气阀等。


经淬火及中温回火后用于制造重载、中速冲击的零件,如油泵转子、滑块、齿轮、主轴、套环等,经淬火及低温回火后用于制造重载、低冲击、耐磨的零件,如蜗杆、主轴、轴、套环等,碳氮共渗处即后制造尺寸较大、低温冲击韧度较高的传动零件,如轴、齿轮等。


HT150——灰铸铁

灰铸铁

HT150 表示灰铸铁,抗拉强度为150MPa。
主要特征属于中强度铸铁件,铸造性能好,工艺简单,铸造应力小,可不用人工时效;有一定机械强度和良好的减震性。

应用举例齿轮箱体,机床床身,箱体,液压缸,泵体,阀体,飞轮,气缸盖,带轮,轴承盖等。

35——各种标准件、紧固件的常用材料

主要特征强度适当,塑性较好,冷塑性高,焊接性尚可。冷态下可局部镦粗和拉丝。淬透性低,正火或调质后使用。


应用举例适于制造小截面零件,可承受较大载荷的零件:如曲轴、杠杆、连杆、钩环等,各种标准件、紧固件。


65Mn——常用的弹簧钢

65mn

主要特征热处理及冷拔硬化后,强度较高,具有一定的韧性和塑性;在相同表面状态和完全淬透情况下,疲劳极限与合金弹簧相当,但淬透性差。


应用举例小尺寸各种扁、圆弹簧、座垫弹簧、弹簧发条,也可制做弹簧环、气门簧、离合器簧片、刹车弹簧、冷卷螺旋弹簧,卡簧等。


0Cr18Ni9——最常用的不锈钢(美国钢号304,日本钢号SUS304)

0cr18ni9

特性和应用作为不锈耐热钢使用最广泛,如食品用设备,一般化工设备,原于能工业用设备。

Cr12——常用的冷作模具钢(美国钢号D3,日本钢号SKD1)

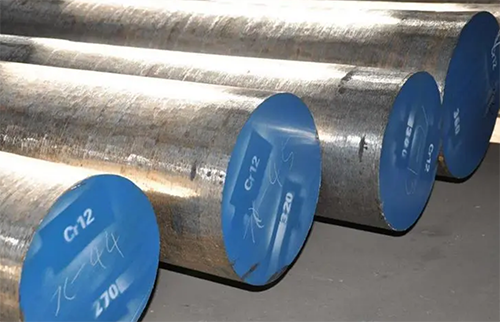

cr12

特性和应用:Cr12钢是一种应用广泛的冷作模具钢,属高碳高铬类型的莱氏体钢。该钢具有较好的淬透性和良好的耐磨性;由于Cr12钢碳含量高达2.3%,所以冲击韧 度较差、易脆裂,而且容易形成不均匀的共晶碳化物。


Cr12钢由于具有良好的耐磨性,多用于制造受冲击负荷较小的要求高耐磨的冷冲模、冲头、下料模、冷镦模、冷挤压模的冲头和凹模、钻套、量规、拉丝模、压印模、搓丝板、拉深模以及粉末冶金用冷压模等。


DC53——常用的日本进口冷作模具钢

DC53

特性和应用:高强韧性冷作模具钢,日本大同特殊钢(株)厂家钢号。高温回火后具有高硬度、高韧性、线切割性良好。用于精密冷冲压模、拉伸模、搓丝模、冷冲裁模、冲头等10、SM45——普通碳素塑料模具钢(日本钢号S45C)。

DCCr12MoV——耐磨铬钢(国产)

DCCr12MoV


较Cr12钢含碳量低,且加入了Mo和V,碳化物不均匀有所改善,MO能减轻碳化物偏析并提高淬透性,V能细化晶粒增加韧性。此钢有高淬透性,截面在400mm以下可以完全淬透,在300~400℃仍可保持良好的硬度和耐磨性,较Cr12有高的韧性,淬火时体积变化小,又有高的耐磨性和良好的综合机械性能。


所以可以制造截面大,形状复杂,经受较大冲击的各种模具,例如普通拉伸模、冲孔凹模、冲模、落料模、切边模、滚边模、拉丝模、冷挤压模、冷切剪刀、圆锯、标准工具、量具等。


SKD11——韧性铬钢(日本日立株式生产)

在技术上改善钢中的铸造组织,细化了晶粒.较Cr12mov的韧性和耐磨性有所提高。延长了模具的使用寿命。


D2——高碳高铬冷作钢(美国产)

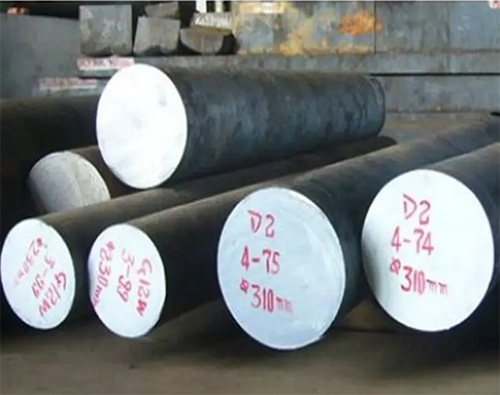

D2

具有高的淬透,淬硬性,耐磨性,高温抗氧化性能好,淬火和抛光后抗锈蚀能力好,热处理变形小,宜制造各种要求高精度,长寿命的冷作模具,刀具和量具,例如拉伸模、冷挤压模、冷剪切刀等。


SKD11(SLD)——不变形韧性高铬钢.日本日立株式生产

SKD11

由于钢中MO,V含量增加,改善钢中的铸造组织,细化了晶粒,改善了碳化物形貌,因而此钢的强韧性(抗弯强度,挠度,冲击韧度等)比SKD1,D2高,耐磨性也有所增加,而且具有更高的耐回火性,实践证明此钢模具寿命比Cr12mov有所提高.常制造要求高的模具,如拉伸模,冲击砂轮片的模等。


DC53——高韧性高铬钢,日本大同株式生产

DC53

热处理硬度高于SKD11,高温(520-530)回火后可达62-63HRC高硬度,在强度和耐磨性方面DC53超过SKD11,韧性是SKD11的两倍,DC53的韧性在冷作模具制造很少出现裂纹和龟裂,大大提高了使用寿命。

残余应力小,经高温回头减少残余应力,因为线切割加工后的裂痕和变形得到抑制。切削性和研磨性超过SKD11。用于精密冲压模,冷锻,深拉模等。

SKH-9——耐磨性,韧性大的通用高速钢。日本日立株式生产,用于冷锻模,切条机,钻头,铰刀,冲头等。
ASP-23——粉末冶金高速钢,瑞典产。碳化物分布极均匀,耐磨损,高韧性,易加工,热处理尺寸稳定。用于冲头,深拉伸模,钻模,铣刀和剪切刀片等各类长寿命之切削工具。

P20——一般要求的大小塑胶模具,美国产。可电蚀操作。出厂状态预硬HB270-300。淬火硬度HRC52。

718——高要求的大小塑胶模具,瑞典产。尤其电蚀操作,出厂状态预硬HB290-330。淬火硬度HRC52。

Nak80——高镜面,高精度塑胶模具,日本大同株式产。出厂状态预硬HB370-400。淬火硬度HRC52。

S136——防腐蚀及需镜面抛光塑胶模具,瑞典产。出厂状态预硬HB<215。淬火硬度HRC52。

H13——普通常用压铸模,用于铝,锌,镁及合金压铸,热冲压模,铝挤压模。
SKD61——高级压铸模,日本日立株式产,经电碴重溶技术,在使用寿命上比H13有明显的提高,热冲压模,铝挤压模。
8407——高级压铸模,瑞典产,热冲压模,铝挤压模。
FDAC——添加了硫加强其易削性,出厂预硬硬度338-42HRC,可直接进行刻雕加工,无须淬火,回火处理,用于小批量模,简易模,各种树脂制品,滑动零部件,交期短的模具零件,拉链模,眼镜框模。


回到顶部

0755-29766626

在线咨询

关注我们

二维码
Baidu
map
