全国服务热线:0755-29766626

新闻中心关于联系

返回列表返回
列表

【紧固件表面处理】镀锌、磷化、发黑、镀铬, 到底该选哪一个?

紧固件大多是由碳钢、合金钢制成,还要具有防腐蚀的要求,因此,表面处理的镀层必须附着牢固,不能在安装和卸下的过程中脱落。另一方面,对螺纹紧固件而言,镀层还要足够薄,使得镀后螺纹仍能旋合。一般镀层的温度限制比紧固件材料要低,因此,还需要考虑紧固件所处的工作温度要求。

由于紧固件的主要功能是紧固零部件,而且表面处理对其紧固性能也有很大的影响。因此,在选择表面处理工艺时,要考虑紧固件的扭矩及预紧力一致性等因素

一名高水平的设计者,不仅要考虑结构设计和制造工艺,还要注意到装配的工艺性,甚至环保及经济性的要求。根据以上因素,我们给您详细介绍一些紧固件常用的镀层,建议收藏!


电镀锌

电镀锌是商业紧固件最常用的镀层。它比较便宜,外观也较好看,可以有黑色、军绿色。然而,它的防腐性能一般,其防腐性能是锌镀(涂)层中最低的。一般电镀锌中性盐雾试验在72小时之内,也有采用特殊封闭剂,使得中性盐雾试验达200小时以上,但价格贵,是一般镀锌的5~8倍。

电镀锌加工过程易产生氢脆,所以10.9级以上的螺栓一般不采用镀锌的处理.虽然镀后可以用烘箱去氢,但因钝化膜在60℃以上时将遭破坏,因此去氢必须在电镀后钝化前进行。如此可操作性差,加工成本高。在现实中,一般生产厂不会主动去氢,除非特定客户的强制要求。

电镀锌的紧固件扭矩—预紧力一致性较差,且不稳定,一般不用于于重要部位的连接。为了改善扭矩—预紧力一致性,也可采用镀后涂覆润滑物质的方法改善和提高扭矩—预紧力一致性。

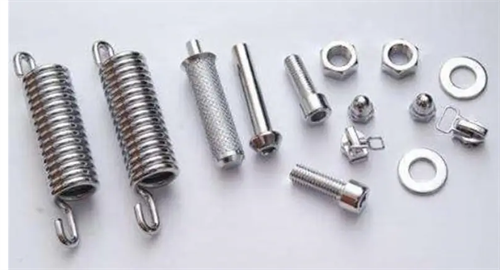

电镀锌

磷化

磷化相对镀锌便宜,耐腐蚀性能比镀锌差。磷化后应涂油,其耐腐蚀性能的高低与所涂油的性能有很大的关系。例如,磷化后涂一般的防锈油,中性盐雾试验也只有10~20小时。涂高档的防锈油,则可达72~96小时。但其价格是一般磷化涂油的2~3倍。

紧固件磷化常用的两种,锌系磷化和锰系磷化。锌系磷化润滑性能比锰系磷化好,锰系磷化抗腐蚀性,耐磨性较镀锌好。它的使用温度可达华氏225度到400度(107~204℃)。特别是一些重要零部件的连接。如,发动机的连杆螺栓、螺母,缸盖、主轴承、飞轮螺栓,车轮螺栓螺母等。

采用磷化,还可以避免氢脆问题,所以在工业领域10.9级以上的螺栓一般采用磷化表面处理。

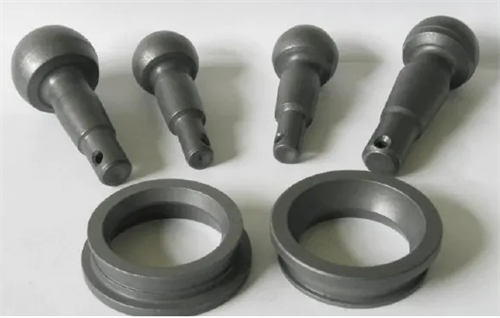

磷化

氧化(发黑)

发黑+涂油是工业紧固件很流行的镀层,因为它最便宜,并且在油耗尽之前看起来不错。由于发黑几乎无防锈能力,所以无油后它很快就会生锈。就是在有油状态下,其中性盐雾试验也只能达到3~5小时。

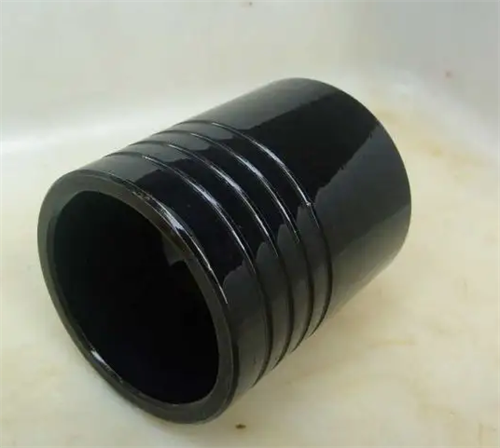

氧化发黑

电镀

镉镀层耐腐蚀性能很好,特别是在海洋性大气环境下的耐腐蚀性较其他表面处理好。电镀镉的加工过程中的废液处理费用大,成本高,其价格约是电镀锌的15~20倍。所以在一般行业不使用,只用于一些特定的环境。如,用于石油钻井平台和海航飞机用紧固件。


电镀铬

铬镀层在大气中很稳定,不易变色和失去光泽,硬度高耐磨性好。在紧固件上用铬镀层一般是作为装饰作用。在防腐性要求较高的工业领域很少使用,因为好的铬电镀紧固件与不锈钢同样昂贵,只是使用不锈钢强度不够时,才用镀铬紧固件代替。

为了防止腐蚀,镀铬前应首先镀铜和镍。铬镀层可以承受华氏1200度(650℃)的高温。但也与电镀锌一样存在氢脆问题。

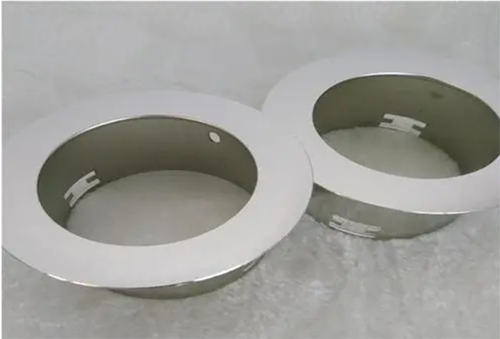

电镀铬


镀镍

通过电解或化学方法在金属或某些非金属上镀上一层镍的方法,称为镀镍。镀镍分电镀镍和化学镀镍。主要用于既要防腐,又要导电性好的地方。如车辆电瓶的引出端子等。

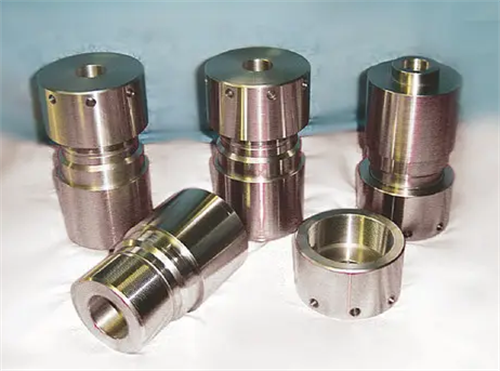

镀镍


热浸锌

热浸锌为锌加热到液体下热扩散涂层。其镀层厚度在15~100μm,并且不易控制,但耐腐蚀性好,多用于工程中。热浸锌加工过程中污染严重,有锌废料和锌蒸汽等。

由于镀层厚,在紧固件中引发了内外螺纹难以旋合的问题。因热浸锌加工的温度原因,(340-500C)它不能用于10.9级以上的紧固件

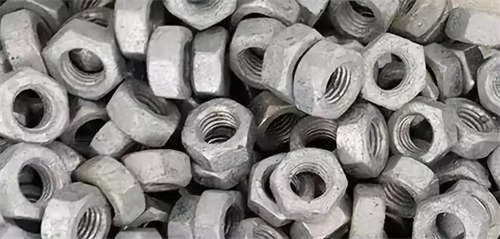

热浸锌

渗锌

渗锌为锌粉固态冶金热扩散涂层。其均匀性好,螺纹、盲孔内都能获得均匀层。镀层厚度为10~110μm,并且误差可控制在10%。它与基体的结合强度和防腐性能在锌涂层中(电镀锌、热浸锌、达克罗)是最好的。其加工过程无污染,最环保。

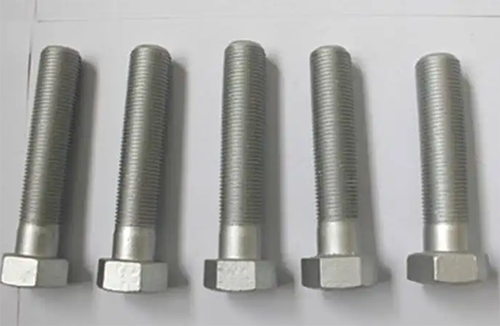

渗锌

达克罗

达克罗是DACROMET译音和缩写,简称达克罗、达克锈、迪克龙。国内命名为锌铬涂层,是一种以锌粉、铝粉、铬酸和去离子水为主要成分的新型的防腐涂料。

不存在氢脆问题,并且扭矩—预紧力一致性能很好。如不考虑价格和环保问题,它实际上最适用于高防腐要求的高强度紧固件

达克罗



回到顶部

0755-29766626

在线咨询

关注我们

二维码
Baidu
map
