螺纹的正确标注,别再弄错了!

从事机械设计工作时,在零件图中经常会有螺纹特征,除了要规范地画出螺纹,还需要正确地标注,以保证加工出的零件是你想要的,装配时不至出错。此外,装配图中也经常会用到螺纹标准件,在明细表中同样需正确标记,以便采购部门正确购买。在其他人员读机械图纸时,同样也需要看懂螺纹的标注。

所以,关于螺纹的标注知识是从事紧固件行业人员必备的技能。今天, 就给大家讲讲螺纹的正确标注方法。

普通螺纹是生活和工作中使用最广泛的螺纹,螺纹紧固件( 螺栓、螺柱、螺钉、螺母等零件)上的螺纹大多为普通螺纹。

普通螺纹分粗牙普通螺纹和细牙普通螺纹。细牙普通螺纹多用于精密零件和薄壁零件上(如液压管接头中用的普通螺纹均为细牙)。

在螺纹的标记中,细牙普通螺纹的螺距必须标注出来,而粗牙普通螺纹的螺距一般不标注(因为同一直径的细牙普通螺纹可能有多种螺距,而粗牙的螺距是一定的)。关于普通螺纹的螺距,在国标(GB/T 193 普通螺纹 直径与螺距系列)中有详尽的说明。

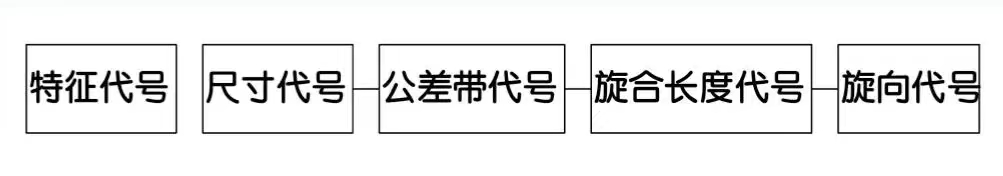

普通螺纹的完整标记由五部分组成:

001

例如:M10×1 ― 7H ― L ― LH

(1)普通螺纹的特征代号和尺寸代号

特征代号:M (表示普通螺纹) 。

尺寸代号:公称直径×螺距(多线螺纹的导程和螺距均要注出,单线粗牙普通螺纹螺距不标注)。

“M10”表示:公称直径为10 mm、螺距1.5 mm的单线粗牙普通螺纹。

“M10×1”表示:公称直径为10mm、螺距为1 mm的单线细牙普通螺纹。

(2)普通螺纹的公差带代号

普通螺纹的公差带代号由公差等级(数字)和基本偏差(外螺纹用小写字母、内螺纹用大写字母表示)所组成,例如5g6g、6g、6H、7H。

当螺纹中径公差带与顶径公差带代号不同时,需分别注出,如:M10―5g6g(5g为中径公差带代号,6g为顶径公差带代号)。

当中径与顶径公差带代号相同时,只注一个代号,如:M10×1―7H。公差带代号为6g或6H(公称直径≥ 1.6mm)时不标注(在普通螺纹的公差带不标时,均默认公差带为6g或6H)。关于公差等级和基本偏差的内容,将在以后的文章中介绍。

(3)螺纹的旋合长度

普通螺纹的旋合长度有长、中、短三种,分别用代号L、N、S表示。

例如:M10-5g6g―S为短旋合长度的螺纹,M10―7H―L为长旋合长度的螺纹。当螺纹为中等旋合长度时,代号N不标注。

当特殊需要时,可注明旋合长度的数值。如:M20×2―5g6g―40。

(4)旋向代号

左旋时标注LH,右旋时不标注。例如:M10―7H―L ―LH 为左旋螺纹,M10―7H―L 为右旋螺纹。

2 管螺纹

管螺纹一般用于管路(水管、油管、煤气管等)的连接中。管螺纹的标记用指引的方法标注,指引线指到螺纹的大径上。

管螺纹的标记:由螺纹特征代号、尺寸代号和旋向组成。管螺纹的尺寸代号(公称直径)不是螺纹大径的大小,而是管子的通径(英制)大小。标记中未注写旋向的均为右旋。

002

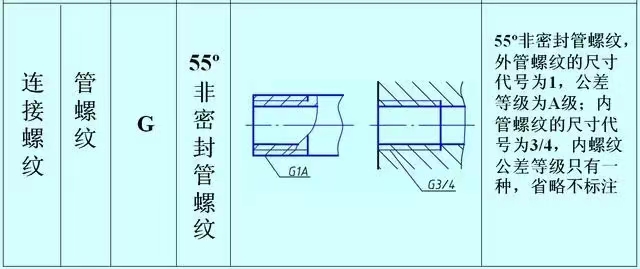

(1)55°非密封管螺纹的标记G为非密封管螺纹的螺纹特征代号,标记示例如下:

G3/4: 尺寸代号为3/4的单线右旋圆柱内螺纹;

G3/4A或G3/4B: 尺寸代号为3/4的单线右旋圆柱外螺纹, 标记中的A和B是螺纹中径的公差等级;

G3/4LH和G3/4A-LH:LH表示左旋螺纹,二者构成的螺纹副仅标注外螺纹的标记代号。

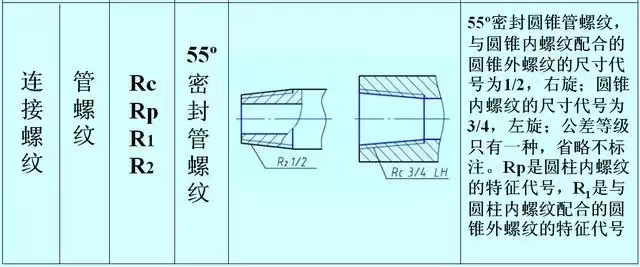

(2)55°密封管螺纹的标记

55°密封管螺纹的特征代号:密封圆柱内螺纹Rp,密封圆锥内螺纹Rc,与圆柱内螺纹相配合的圆锥外螺纹R1,与圆锥内螺纹相配合的圆锥外螺纹R2。标记示例如下:

Rp3/4LH:尺寸代号为3/4的单线左旋圆柱内螺纹;

Rc3/4:尺寸代号为3/4的单线右旋圆锥内螺纹;

Rp/R1 3/4 LH和Rc/R2 3/4:内螺纹与外螺纹旋合构成螺纹副。

3 梯形螺纹和锯齿形螺纹

梯形螺纹和锯齿形螺纹常用于传递运动和动力的丝杠上。梯形螺纹工作时牙的两侧均受力,而锯齿形螺纹在工作时是单侧面受力。梯形螺纹和锯齿形螺纹的标记与普通螺纹类似。下为梯形螺纹的标记示例:

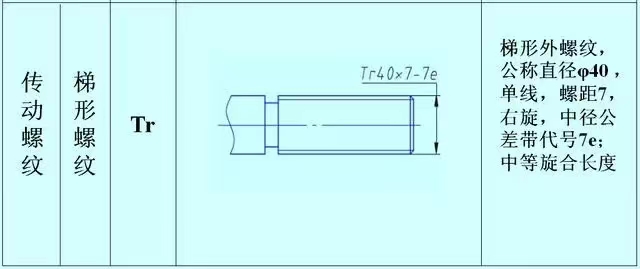

Tr40×7LH-7e:梯形螺纹(螺纹特征代号为Tr),公称直径φ40 ,单线,螺距7,左旋,中径公差带代号7e;中等旋合长度。

注意: 只标注中径公差带代号,旋合长度只有两种(代号N和L),当中等旋合长度时,N省略不注。

当螺纹为多线螺纹时,标记为:Tr40×14(P7)-7e , 其中“14”为导程,“7”为螺距,双线螺纹。

梯形螺纹的螺纹副表示为:Tr40×7-7H/7c, 内螺纹的公差带在前,外螺纹的公差带在后,二者之间用“/”分开。

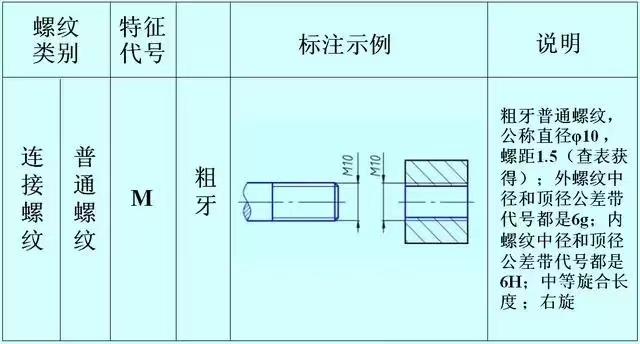

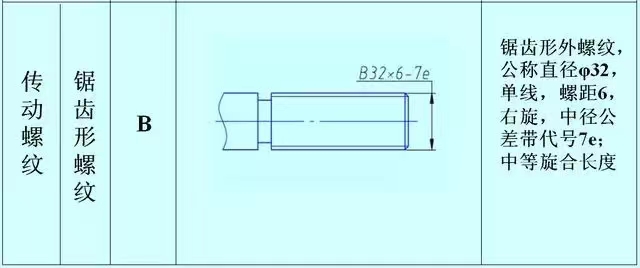

4 螺纹的标记示例

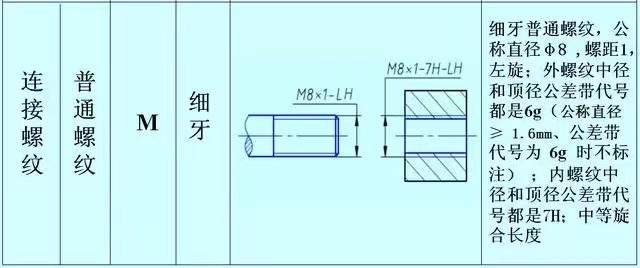

细牙

55非密封

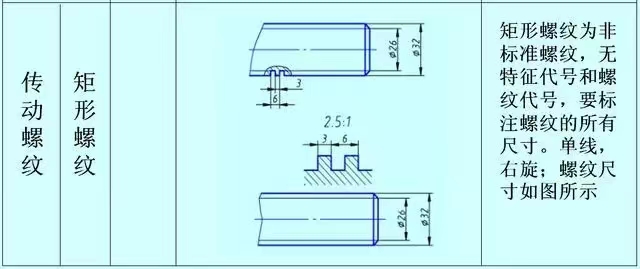

tr矩形b
