一次给你讲清楚,自攻螺套工艺及应用简析

自攻螺套也叫自攻牙套,是一种新型的加强螺纹强度的紧固件,自攻螺套内外都有牙纹,嵌入塑料、铝合铸铁、铜等较软材料内,可以形成较高强度的内螺纹孔,自攻螺套(自攻牙套)亦可对已坏的内螺纹进行修复。

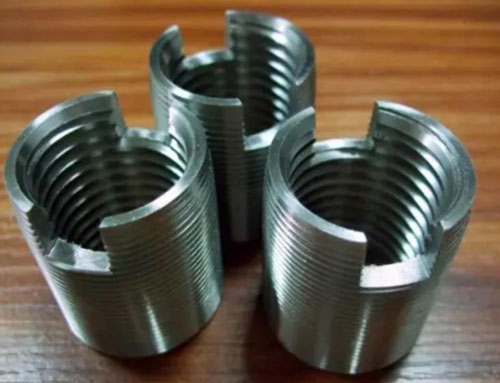

自攻螺套1

自攻螺套在安装时,不需要使用丝攻攻牙,可直接使用自攻螺套的安装工具将自攻螺栓旋入母材的特定孔中,自攻螺套有修复的功能,对于已溃牙丝滑的母螺纹安装使用自攻螺套就能快速的修复,降低成本,减少报废,现已经广泛应用于汽车工业、轨道工业、家电用品等各个领域。

一)分类

从外观上主要有两种区分,一种是一端开槽型,另一种是一端三圆孔型的,从材料分为碳钢和不锈钢,碳钢适用于铝合金、铜合金、塑料等工程强度较低的基材上,不锈钢适用于铸铁等强度较高的产品上。

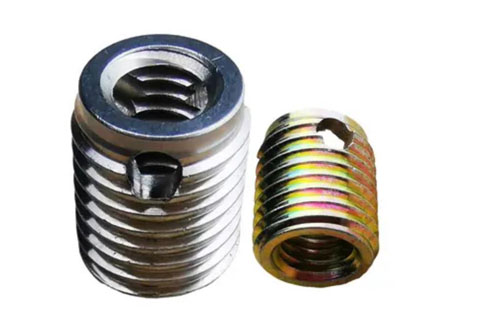

圆孔型自攻螺套

圆孔型

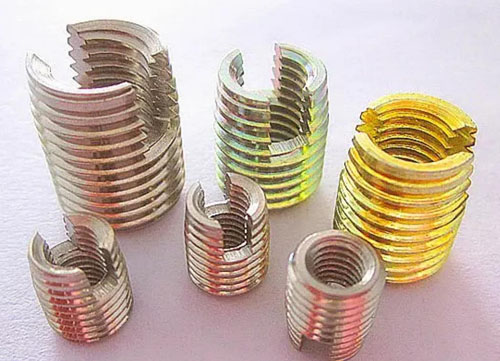

开槽型自攻螺套

开槽型

二)优势

1、自攻螺套具有自行攻螺纹能力,母材不必预先攻牙,节省成本支出;

2、和成品接触面大,承受拉力强,产品设计时可使用较低强度的材料;

3、对于已磨耗或溃牙之母螺纹具有修护作用,使用自攻螺套可继续使用相同的螺丝;

4、对振动抵抗力强,可防止松动;

5、与母材无余隙,母材若含气泡仍然具有良好气密性;

6、自攻螺套安装简便,迅速,只需一种装配工具,成本低,几乎无不良率。

三)区别

自攻螺套

  • 内外都有牙纹,为一整体结构

  • 高强度可自攻螺纹

  • 只需要一种工具即可装配

  • 装置简易快速

  • 气密性和耐震性良好

  • 原螺纹或近似长度螺丝扔可使用

  • 空间限制小,方便维修

  • 表面硬度高,几乎无二次溃牙

  • 成本低

螺纹护套

  • 内外有牙,为钢丝弹簧形式

  • 需用特殊尺寸非标丝攻螺纹

  • 徐搭配多种特殊工具使用

  • 装置程序繁复且慢

  • 不宜执行维修工作

四)安装

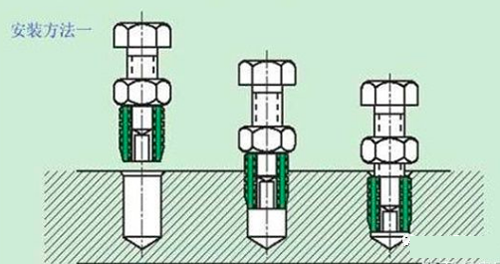

自攻螺套安装方法一:

当安装数量较少时,可以采取简易安装方法,具体就是采取对应规格螺栓+螺母的方法,将自攻螺套固定在对应型号的螺丝上,用同型号的螺母固定,使三者成为一个整体,再用扳手把螺套拧入底孔,后把螺丝退出来即可。

安装方法1

自攻螺套安装方法二:

当安装数量较多时,可用专用自攻螺套安装工具,自攻螺套安装工具尾端为一六角头,可连手动攻牙扳手,也可接电动或气动工具。

安装方法2

五)注意事项

1、针对不同的加工材质,参考钻孔尺寸规格,进行预钻孔加工。

当对应材质硬度较高时,请在钻孔范围内稍微加大所开的底孔。

2、开槽一端向下将自攻螺套完全安装进工具前端,须垂直接触工件。

装入时(1~2螺距)请确认对准底孔,绝不可倾斜。发现倾斜时,请不要反转工具并重新调整再使用。当进入1/3~1/2以后,便不可重新再来。另外,请不要反向旋转工具,否则会造成产品故障。

在汽车领域,自攻螺套通常应用在铸件,因其具备一定的厚度,其因为其他连接工艺的劣势,螺纹套筒广泛应用于铸件,实现与其他区域的连接。

自攻螺套在连接辅助及维修中具有一定的应用比例,他不仅可以修复损坏的螺纹孔,而且可以修复任何铸造件上的损坏的螺纹孔,易操作,用途广,试想用一个成本很低的螺套,便可以修复高昂的汽车配件,是非常的方便大家利于生产的。
