全国服务热线:0755-29766626

新闻中心关于联系

返回列表返回
列表

不锈钢紧固件锁死怎么办

不锈钢紧固件,作为日常中使用较广泛的一种零部件,相比于碳钢,不锈钢具有良好的耐高温、耐腐蚀特性。然而,由于不锈钢自身良好的延展性,螺丝与螺母在紧固过程中,牙纹间所产生的压力与热力会破坏并抹去其间的氧化铬层,使得金属牙纹直接发生阻塞/剪切,进而发生黏着的现象,使得不锈钢紧固件完全锁死,再也无法卸下或锁上,即 “锁死” ,俗称“咬死”。

001

不锈钢螺丝为什么会锁死?

一)主要原因

奥氏体300系不锈钢材料较软,韧性好,延展性优良,易于冷加工,但导热性能差。因此紧固件在拧紧过程中,牙纹间产生的压力与热力会破坏并抹去其间的氧化铬层;使得金属牙纹直接发生阻塞/剪切,进而沾黏,导致锁死。

二)其他原因

a.没有正确选用产品。在使用前应先确认产品的机械性能是否能满足使用需求,如螺丝的抗拉强度和螺帽的安全载荷,另外,螺丝的长度选择不当,也会容易锁死。

b.牙纹粗糙或有异物沾粘。如有焊渣及其它金属屑夹在牙纹间,常会导致锁死。

c.使用电动扳手拧紧。在使用电动扳手过程中,用力太大或上锁速度过快,产生的热量熔解氧化铬层,导致锁死。

d.施力方向角度不合理。螺帽没有垂直于螺丝的轴线进行旋合,倾斜导致锁死。

如何防止螺丝锁死

在使用过程中,螺丝出现锁死现象是一件十分郁闷的事情,导致设备被损害,延误工时,后期拆卸困难等,如何防止螺丝锁死,可以这样做:

1)正确选用产品

a.合理选用螺丝长度与规格,以旋紧后露出螺母1-3牙距为准;

b.在使用之前先确认产品的机械性能是否能满足使用要求;

4

2)减少摩擦系数

a.螺纹表面清洁(如无灰砂、杂物);

b.建议表面涂水蜡或添加润滑剂(如黄油、40#机油);

33

3)正确的操作方法

a.必须垂直于螺纹的轴线进行旋合,切勿倾斜;

b.在旋紧过程中,施力必须均匀,旋紧力矩不可超过安全扭矩;

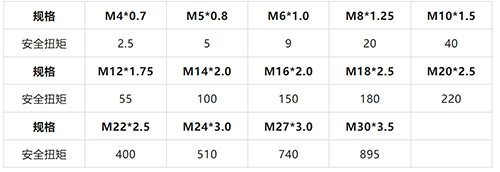

▼ 安全扭矩表:

002

c.尽可能选用扭矩扳手或套筒扳手,避免使用活动扳手或电动扳手;

d.避免高温状态下使用。使用时不要快速旋转,避免温度急速上升而导致锁死;(如使用电动扳手等)

回到顶部

0755-29766626

在线咨询

关注我们

二维码
Baidu
map
